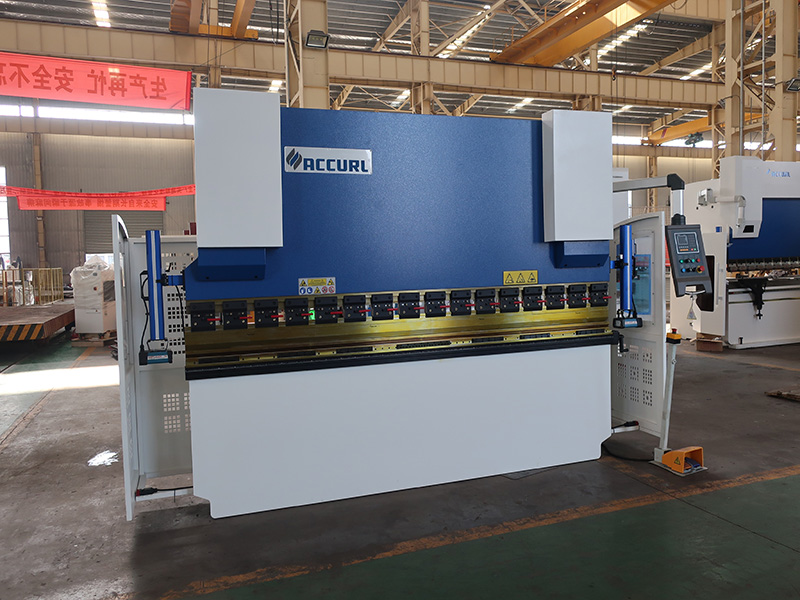

CE 안전 인증과 300 톤 유압 NC 프레스 브레이크 기계 5M

유압 NC 누름 브레이크 5M CE 안전 인증 300 톤 NC 누름 브레이크 기계 Accurl 용

일반 기능

---

● 고정밀, 동적 및 정적 스 티프 니스로 가공되었습니다.

● 반복적 인 굽힘 정확도를 가진 유압식 동기화 밸브 기술은 작업 물의 다른 측면에서 동일한 굽힘 품질을 얻습니다.

● 단일 축 백 게이지 (X = 500) 시스템은 볼 스크류 샤프트에서 빠르게 움직입니다.
● Cromed 및 honed 가솔린 실린더는 높은 톤수에서도 정확성을 유지합니다.

● HOBIBIEGER 수 문계.

● SIEMENS 전기 시스템.

● 사용하기 쉽고 움직일 수있는 컨트롤 유닛으로 작업자가 작업 위치를 선택할 수 있습니다.

주요 특징

---

● 프레임은 컴팩트하고 견고하며 정확한 결과를 보장합니다.
● 품질의 연강 및 체계적인 기계 공정을 거쳤습니다.

● 고정밀 전기 용접

● 극 미세 부품 용 첨단 보링 머신 사용

● ACCURL®은 오래 가고 하이테크 기기를 보장하는 최고의 제품을 선택합니다.

● ACCURL®은 최상의 구성 요소를 선택합니다.

제품 특징

---

● 완전히 유럽의 디자인, 합리적인 외관, Monoblock, ST44 A1 재질로 편향 모멘트와 높은 인장 강도에 강철 프레임 용접.
● ACCURL 프레스 브레이크 Estun 사용자 친화적 인 사용자 인터페이스를 갖춘 E21은 모든 주요 프레스 브레이크 기능을 제공합니다.
● 굴곡 각에 대한 자동 톤수 및 스트로크 조정. 쉬운 각도 입력 및 기계 조작으로 완벽한 굽힘 결과.
● 모든 튜브는 용접 튜브로 인한 오일 손실과 파열을 피하기 위해 튜브 삽입으로 연결됩니다.
● 볼 나사 및 라인 가이드는 정밀도를 높이기 위해 설계되었습니다.
● EZ 고속 웨지 클램핑은 공구를 신속하게 교체 할 수 있도록 설계되었습니다.
● 안전 울타리 및 전기 연동 장치는 기계가 작동 안전을 보장하도록 설계되었습니다.

제품 응용

---

세부 사항에 대해 세심한주의를 기울여 제작 된 ACCURL® NC 프레스 브레이크는 고품질의 공작 기계입니다. 프레임 워크 제약에 대한 연구를 통해 우리는 기계적 권유에 가장 적절하고 반응이 좋은 방식으로 반응하는 제품을 설계 할 수 있었고, 따라서 안정된 구조를 보장하여 굽힘 가공의 정밀도를 높일 수있었습니다. 이 기능은 수동 크라우 닝 시스템으로도 향상됩니다. 언급 할만한 가치는 나중에 구성에서 옵션 및 업그레이드를 추가 할 수 있다는 것입니다.

기계 부품

---

● 기계 프레임
ACCURL® 기계는 상상할 수없는 최상의 기계를 만드는 유일한 목표를 가진 당사의 전문 기술자에 의해 처음부터 설계되었습니다. 우리 고유의 기계 설계를 최고 품질의 재료와 결합함으로써 우리는 목표를 달성하고 세계에서 가장 신뢰성 있고 내구성있는 기계를 발명했습니다.

● 하이브리드 시스템
ACCURL®은 전통적인 시스템과 동일한 가격으로 하이브리드 시스템을 도입하여 고객에게 다음과 같은 일련의 이점을 제공합니다. 엄청난 에너지 절감 (기존 기계와 비교하면 55 %) 및 필요한 오일 량의 정량 절감 이중 탱크.

● 유압 실린더
실린더의 모든 씰은 미국의 PARKER입니다. 정격 부하에서 지속적으로 안정적으로 작동하고 고정밀 도로 작업 할 수 있습니다.

● 더블 가이드 램
이중 유도 램은 안정성과 램 가공 테이블의 직각 성을 보장합니다. 이를 통해 다양한 도구 및 중간체를 사용하여 전체 절곡 단계에서 높은 정밀도를 유지할 수 있으므로 초기 테스트 중에 센터링을 보장 할 수 있습니다.

● 램 포지셔닝 시스템
주요 비틀림 바 기계 제한 사항 :
1) 항상 센터 벤딩 용 (센터를 벗어나지 않음)
2) 원추 곡선 없음 - Y1 = Y2
3) 불가능한 직렬 연결
4) Y1 / Y2의 기계적 동기

● 펀치 및 다이
분수가있는 835mm 펀치의 전장 멀티 V 시리즈

● X 축 백 게이지
ACCURL® 프레스 브레이크에는 X 축 (깊이) 축을 자동으로 조정하는 백 게이지가 장착되어있어 항상 정확한 위치에 소재를 고정시켜 고품질의 완성품을 얻을 수 있습니다.

X 축 CNC 백 게이지 :
1) X 정밀 서보 구동 식 백 게이지
2) 수동으로 조정 가능한 R 및 Z1, Z2- 축
3) HIWIN 선형 가이드로 고속
4) 델타 서보 모터 및 드라이브 구동
5) 이중 선형 가이드의 Backgauge 핑거 완료
6) X 축 속도는 최대 800 mm / sec이며 정확도는 0.01 mm입니다.

● 스피드 어플리 시스템
스피드 어플리 시스템은 기존 시스템에 비해 8.5 시간 동안 공구를 교체하는 데 소요되는 시간을 줄여줍니다.

● 풋 스위치
독일의 Siemens 발 스위치 (카테고리 4)

● 안전 라이트 커튼
기계 안전 라이트 커튼 뒷면

ACCURL® 제품 설계는 정확성, 속도, 유연성, 내구성, 신뢰성 및 첨단 기술을 결합하여 업계 최고 성능 대비 가격 비율을 갖춘 기계를 제공합니다.

Produtivity
● 각도, 힘 및 축 위치 자동 계산
● 사용자 편의 컨트롤

다재
● 주문형 구성

정도
구조 보상 시스템
● Schneider 인버터 전동 축
● 프로 포셔 널 유압 장치

안전
● CE 2006/95 CE 지침이있는 기계
● 안전 라이트 커튼

신뢰할 수 있음

---

ACCURL®은 수십 년에 걸쳐 획득 한 확장 경험을 토대로 구성 요소 선택에 엄격한 정책을 적용합니다. 모든 구성 요소는 유럽 표준에 따라 인증되었으며 주요 출처는 독일, 미국, 네덜란드, 이탈리아 및 스위스입니다. 모든 구조 부품은 유한 요소법에 의해 계산되며 고품질 스틸 S275 및 S355 JR 즉 J2 (+ N)이 사용됩니다

NC 프레스 브레이크 기계 사양

---
